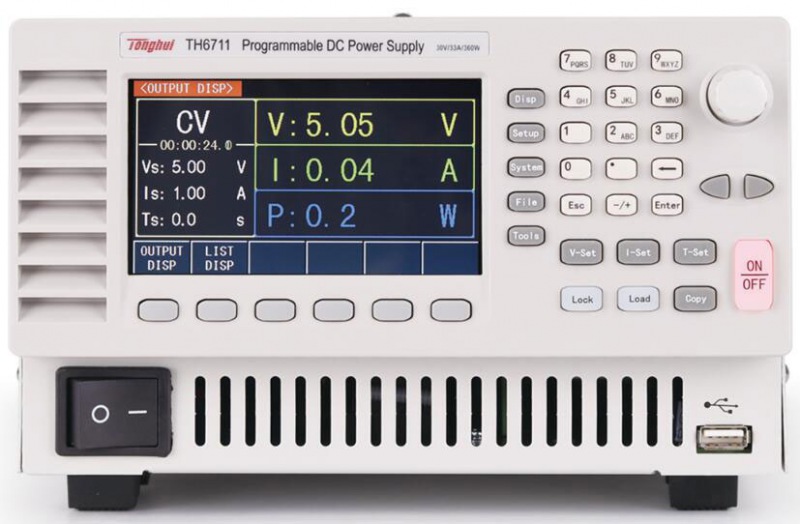

同惠TH6711開關直流電源
-

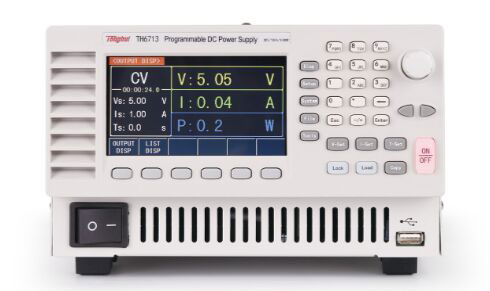

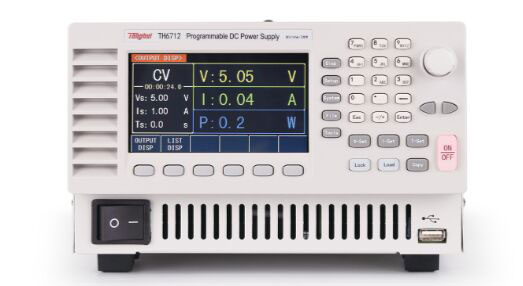

同惠可編程直流電源TH6711恒壓恒流TH6712 TH6713
TH6700系列是一款單路輸出、寬范圍可編程開關直流電源，有三種輸出功率為360W、720W、1080W的機型。用戶最多可以實現主從串聯2臺或者主從并聯3臺TH6700電源，滿足更高輸出電壓和電流的要求
TH6700系列設計了可調斜率功能，用戶可以設置輸出電壓或輸出電流的上升時間和下降時間。通常情況下，生產測試照明裝置和大型電容時會在輸出打開瞬間引發浪涌電流，這嚴重縮短被測件壽命。為了避免浪涌電流破壞器件，在開關瞬間光滑和緩慢的電壓傳輸可以顯著減少浪涌電流，保護器件免遭大電流損壞。
TH6700系列的恒壓/恒流優先選擇模式能夠很好的保護被測件。傳統電源通常處于CV模式，當輸出開啟時，這會瞬間給電容性負載帶來一個較大的浪涌電流。TH6700系列在輸出開啟瞬間，能優先運行在CC模式，避免突發的尖峰電流，保護器件免遭浪涌電流損壞。
TH6700系列可以使用可編程內部電阻，仿真電池的輸出。例如，電池?fù)碛锌勺儍?nèi)部電阻，使用電池供電的設備將對設備應用一個電壓，這個電壓在經過電池的內部電阻時會出現電壓下跌。TH6700可以設置模擬內阻電阻值，從而使輸出電壓下跌。
TH6700系列提供OVP、OCP和OTP保護。輸出電壓或電流一旦超過預先設定的值，輸出立即關閉；機器內部的溫度一旦超過一定的溫度，輸出也會立即關閉。
TH6700系列后面板可以接成兩端量測和四端量測。接成四端量測具有遠端補償功能，可補償電源到待測件上的壓降。
TH6700系列有豐富的接口：USB HOST、USB DEVICE、LAN、RS232、模擬控制接口。外部電壓和外部電阻控制CV/CC模式是通過模擬控制接口實現的。外部電壓0-10V這個范圍可以控制0-額定電壓或0-額定電流輸出范圍；外部電阻0-10kΩ這個范圍可以控制0-額定電壓或0-額定電流輸出范圍。TH6700系列的串并聯操作也是通過模擬控制接口來實現的。
技術參數參數 型號 TH6711 TH6712 TH6713
額定輸出功率 360W 720W 1080W 電壓 0-30V 0-30V 0-30V 電流 0-33A 0-66A 0-100A 負載調整率 電壓 ≤20mV 電流 ≤41mA ≤77mA ≤113mA 電源調整率 電壓 ≤18mV 電流 ≤41mA ≤77mA ≤113mA 設定值解析度 電壓 10mV 電流 10mA 10mA 100mA 回讀值解析度 電壓 10mV 電流 10mA 10mA 100mA 設定值精度 (25℃±5℃) 電壓 ≤0.1%+10mV 電流 ≤0.1%+30mA ≤0.1%+60mA ≤0.1%+100mA 回讀值精度 (25℃±5℃) 電壓 ≤0.1%+20mV 電流 ≤0.1%+40mA ≤0.1%+70mA ≤0.1%+100mA 紋波與噪聲
(20Hz-2MHz)差模電壓 ≤60mVp-p and 7mVrms ≤80mVp-p and 11mVrms ≤100mVp-p and 14mVrms 差模電流 ≤72mArms ≤144mArms ≤216mArms 動態恢復時間
(50%-100%負載)負載
頻率=100Hz
恢復到10mV
≤1ms上升時間 10%-90% ≤50ms 下降時間（滿載） 90%-10% ≤50ms 下降時間（空載） 90%-10% ≤500ms 主從并聯 含主機最多并聯3臺 主從串聯 含主機最多串聯2臺 過壓保護OVP 3-33V 3-33V 3-33V 過流保護OCP 3.6-37.8A 5-75.6A 5-113.4A 過溫保護OTP 內部溫度上升決定 供電電源 88-265VAC，50/60HZ
