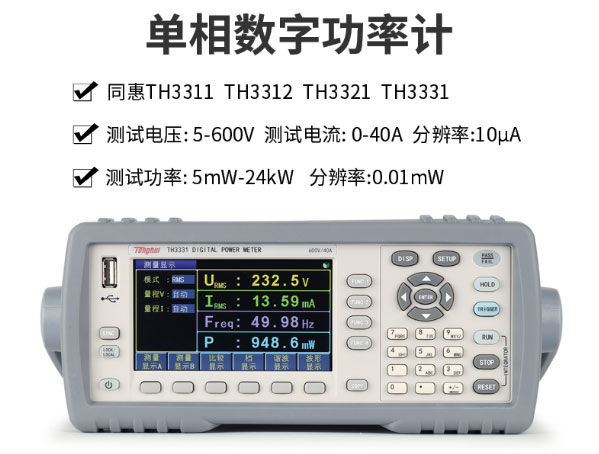

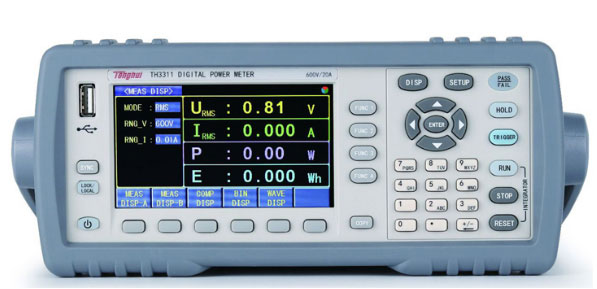

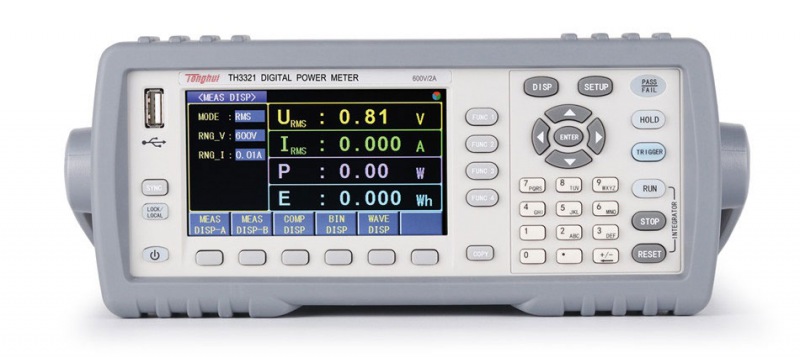

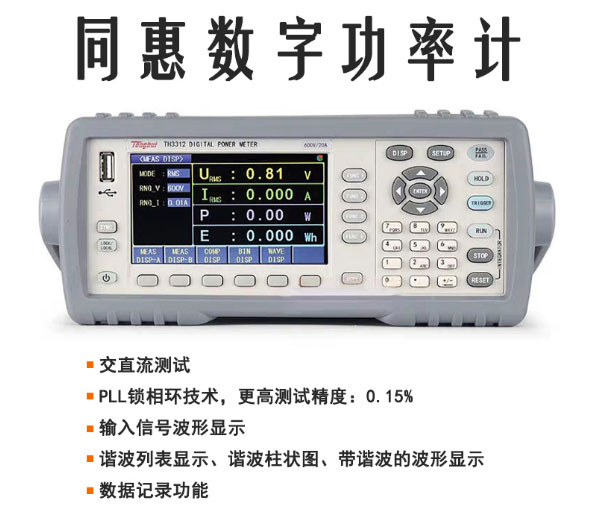

同惠數字功率計電參數測試儀TH3311/TH3312/TH3321/TH3331
TH33XX系列
單相數字功率分析儀(數字功率計)采用了高速的32位處理器和專業的 DSP 數字信號處理器，具有速度快、頻帶寬、功能全、結構緊湊、測試穩定、操作簡單以及良好的人機界面等特點，是新一代數字功率分析儀?？梢詼y量的主要參數有：電壓電流有效值、電壓電流交流分量、電壓電流直流分量、有功功率、無功功率、視在功率、電能計時、功率因素、頻率、電壓電流峰值因數、電壓電流峰峰值等電參數，根據儀器型號的不同，部分儀器不具有諧波分析功能
性能特點
■ 24位色4.3英寸480×272彩色液晶屏, 中英文界面
■ PLL鎖相環技術，更快測量速度
■ 交直流測試
■ 寬電流測量范圍
■ 輸入信號波形顯示：電壓與電流可同時或分別顯示
■ 更高測量精度、更快數據更新率
■ 豐富顯示模式：
傳統四窗口顯示
全參數全屏顯示
■ 更高頻率測試范圍及更寬的頻響
■ 多種諧波分析顯示方式：
技術參數
| 型號 |
TH3311 |
TH3312 |
TH3321 |
TH3331 |
| 顯示器 |
4.3寸彩色TFT顯示器 |
| 接線方式 |
單相 |
基本特征 |
AC |
? |
? |
? |
? |
| DC |
? |
? |
? |
? |
| 精密型 |
? |
? |
? |
? |
| 微電流 |
|
|
? |
|
| 寬電流 |
|
|
|
? |
| 諧波分析 |
|
? |
? |
? |
| 電能測試 |
? |
? |
? |
? |
顯示方式 |
數據 |
? |
? |
? |
? |
| 波形圖 |
? |
? |
? |
? |
| 諧波柱狀圖 |
|
? |
? |
? |
| 基本準確度 |
0.15%讀數+0.2%量程+1個字 |
| 電壓 |
量程 |
5V-75V/150V/300V/600V |
| 分辨率 |
0.01V |
| 電流 |
量程 |
10mA/30mA/100mA/400mA/1.5A/5A/20A |
1mA/3mA/10mA/40mA/150mA/500mA/2A |
10mA/30mA/100mA/400mA/1A/3A/10A/40A |
| 最小分辨率 |
10uA |
1uA |
10uA |
| 功率 |
范圍 |
5mW-12kW |
0.5mW-1.2kW,6級能效 |
5mW-24kW |
| 最小分辨率 |
0.01mW |
0.001mW |
0.01mW |
| 頻率 |
范圍 |
基頻范圍：DC/45Hz-400Hz，帶寬：21kHz，濾波器5kHz |
| 最小分辨率 |
0.01Hz |
| 功率因數 |
范圍 |
-1.000 - 1.000 |
| 最小分辨率 |
0.001 |
| 諧波分析 |
------ |
±(5%讀數+0.3%量程) |
| 電能積分 |
范圍 |
0-99999kWh |
| 分辨率 |
0.001Wh |
| 精度 |
±(0.2%讀數+0.3%量程) |
| 電能計時 |
范圍 |
0-9999:59:59 |
| 分辨率 |
1s |
| 精度 |
±0.05% |
| 測量速度 |
8次/秒(50Hz) DC:8次/秒，諧波功能打開:4次/秒(50Hz) |
| 鎖定功能 |
數據鎖定 |
| 量程方式 |
自動/手動 |
| 輸入阻抗 |
≥1MΩ（所有電壓檔） |
| 比較器 |
超限聲、光報警 |
| 輸出 |
繼電器輸出 |
| 通訊接口 |
RS232C/RS485、USB DEVICE、USB HOST、HANDLER |
| 存儲 |
USB波形、設置文件 |
